MachiningStar25の詳細

Vectorworksユーザにパソコン制御での2.5次元CAD/CAMシステムを提供するプラグイン

切削する方向や順序を指定

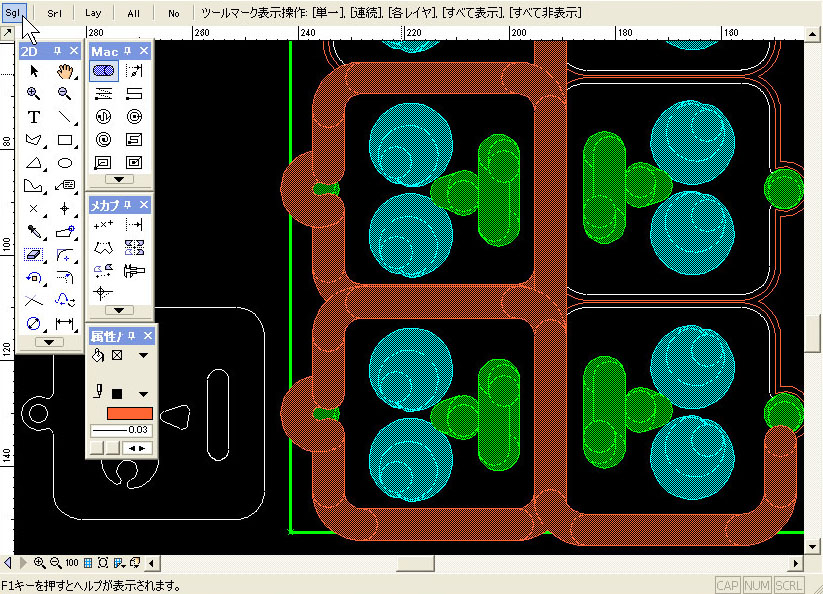

toolmark作成する物体の形状によっては、切削する方向や順序を工夫したいことがあります。 MachiningStar25では図形単位で切削する方向と順序を指定できます。 また切削作業の前に切削順序を視覚的に確認するため、 切削していく軌跡をシミュレーションできるツールマーク表示操作機能も付いています。 切削がうまくいかない場合にも、図形単位で切削方法を変更できるので修正が容易です。

レイヤ単位で切削情報を管理

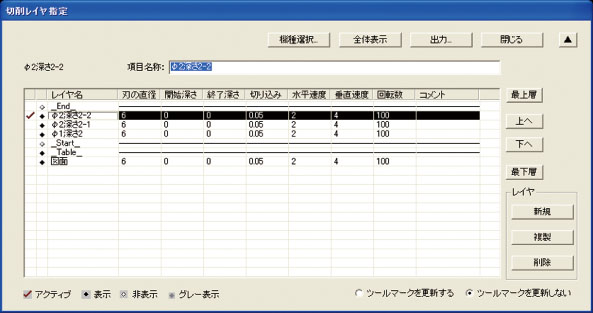

cuttinglayer_dialogMachiningStar25では、切削の深さをレイヤ単位で設定します。 レイヤの設定を変更するだけで同じレイヤ上の全図形の切削する深さをまとめて変更できます。 レイヤでは切削の深さのほかに、切削する幅や一度に切削する量なども指定できます。

歯車を容易に作成

involute_gear歯数や歯面の細かさなど必要なデータを入力するだけで、 自動的に外歯歯車を作成できます。 こうして作成した歯車にかみ合うラックもデータを与えるだけで自動的に作成されます。

整った切削を支援するオフセットツール

offset_tool刃の直径に合わせて自動的にオフセットできます。 無駄なオフセット部分を省略することもできます。

簡単に距離が測れる

nogisu_toolわざわざ寸法線を引かなくても図面上の距離を測ることができます。

多彩で便利なMachiningStarツール

ms_tool作成する範囲を矩形で指定するだけで同心円や渦巻き状に切削できるツールなどさまざまなツールを用意しました。
